【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた⑦(E社の基本設定)

  【ネスペ】令和3年度午後Ⅰ-問2-設問4(1)


企業の統合によってD社にE社をくっつけることなりました。
今までお客さん先の移転や、フロアのレイアウト変更でのネットワーク構成



ちなみに、Cisco Packet Tracerの使い方で参考したサイト↓
※過去問を解いてない方はサイトマップを見てください。
今回作るネットワーク構成の説明は、こちらです。




問題の構成

問題文は以下でした。

(1)本文中の下線⑤について、到達できないD社内ネットワーク部分を、図2中のa~lの記号で全て答えよ。

本社のOSPFのエリアは0でしたが、E社のエリアも0なのよね。それでネットワークアドレスが172.18.0.16/16だそうです。
だから構成としては、下のようになります。
ありゃま、支社のエリア1にエリア0が分断されているようです。
その中で、E社からどこまで通信ができるかがポイントとなります。


Configの設定


Cisco Packet Tracerを使ってE社の構成をつくるあたって、勝手にこんなネットワークにしました。

 ●物理構成


 ●ネットワーク論理構成(アドレス体系)



L2SW13のConfig(かなり抜粋)


L2スイッチは各インターフェースにVLANを割りあっていくだけの簡単な設定です。
あと、L2SW12や、L2SW14~L2SW15はL2SW13とほとんど同じですので割愛しますね。

 hostname L2SW13
 vtp mode transparent

 int g0/1
  switchport access vlan 1801
  switchport mode access

 interface Vlan1801
 ip address 172.18.1.253 255.255.255.0
 ip default-gateway 172.18.1.254


L3SW6のConfig(かなり抜粋)

もう、これについても今まで設定した内容とほぼ同等です。L3SW7についてはVLAN-IDやIPアドレスが異なるだけなので、割愛しますね。

  hostname L3SW6
  vtp mode transparent

  int g1/0/1
   switchport access vlan 1810
   switchport mode access

  int g1/0/2
   switchport access vlan 1801
   switchport mode access

  int g1/0/3
   switchport access vlan 1802
   switchport mode access

  interface Vlan1810
   ip address 172.18.10.254 255.255.255.0

  interface Vlan1801
   ip address 172.18.1.254 255.255.255.0

  interface Vlan1802
   ip address 172.18.2.254 255.255.255.0

  interface Loopback0
   ip address 1.1.1.6 255.255.255.255

  ip routing
  router ospf 1
   router-id 1.1.1.6
   network 172.18.10.254 0.0.0.0 area 0
   network 172.18.1.254 0.0.0.0 area 0
   network 172.18.2.254 0.0.0.0 area 0


・・・って、支社のOSPFエリア1を設定するところまではできるのですが、本社のエリア0が離れているので、登録ができませんね。
ということで、問題となっている通信できないエリアは、本社のネットワークを全部選択することになります。

さいごに

今回は基本設定をしただけです。実際のつなぎの部分は、次回で。
お楽しみに~。では!

2022年1月27日木曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた⑥(OSPFのNullルート)

 【ネスペ】令和3年度午後Ⅰ-問2-設問3(3)-(4)

問題文は以下でした。

(3)本文中の下線④についてルーティングループが発生する可能性がある機器はどの機器とどの機器の間か。二つの機器を図1中の機器名で答えよ。

これは、すでに解説したように、OSPFなどルーティングを設定するときに陥りがちな経路情報の”穴”に関する問題です。では、いつものようにConfigで見てみましょう。

ちなみに、Cisco Packet Tracerの使い方で参考したサイトは以下です↓
※過去問を解いてない方はサイトマップを見てください。
あと、今回作るネットワーク構成の説明は、こちらです。




問題の構成


まず、単刀直入に答えから言うと、以下のようにループが発生するのは、ルータとデフォルトゲートウェイ間で発生します。


今回の構成で、一番重要な機器は内部LANはルータで、外部への出口はFWとなります。
これまでに設定した内容をベースにした経路情報を見てみましょう。

ルータの経路情報。
※デフォルトゲートウェイがFW(172.17.0.254)。



そしてFWの経路情報。
支社へのルーティングの宛先(NextHop)はルータ(172.16.0.253)。



前にも書いたけど、この状態で支社の機器から172.16.13.1とか、172.16.0.0の仲間だけど、ルーティングがないとかいう機器に対してpingを打つと、最初の図のようにピンポンすることになるのです。
ただし!実際はそうなりませんでした。
(L2SW1のPCからのtracerouteです。)


FWからの折り返しのパケットが破棄されとる!
理由としては、新しいIOSでは、経路の集約をすると自動的にNull0がインストールされるげな!(みんなに見せれんかったよ。)

Configの設定


ちなみに、Null0を設定するときのコマンドを一応説明しときます。

ip <address> <subnetmask> Null0


ルータのConfig(かなり抜粋)


ルータに設定するなら以下のコマンドです。

ip route 172.16.0.0 255.255.0.0 Null0


さいごに


なんか残念。
そういえばYoutube大学であっちゃんが「youtubeは見る人の気持ちを考えて書かないとダメ」と言っていました。youtube大学ではないですが、ブログも同じなんだろうな。
う~ん。もっとわかりやすいものを作ろう。では!

2022年1月24日月曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた⑤(OSPFの経路の集約)

 【ネスペ】令和3年度午後Ⅰ-問2-設問3(1)-(2)

問題文ではOSPFの時に経路の集約について問いています。
しかも支社と本社間ですので、当然対象機器は境界ルータとなるルータです。
では、いつものようにConfigで学んでみましょう。

ちなみに、Cisco Packet Tracerの使い方で参考したサイトは以下です↓

※過去問を解いてない方はサイトマップを見てください。
あと、今回作るネットワーク構成の説明は、こちらです。



境界ルータとは


設問2のネットワーク構成は以下でした。


OSPFのエリア0となる本社とエリア1になる支社に挟まれている機器はエリア境界ルータと言います。問題文でもありますが、境界ルータにはTいろいろあって、Typeという分類があって、以下のように意味づけられています。


このルータで構成で説明しましたが、経路の集約をすると配布する経路情報が少なくて、各機械の負荷が下がってよいですね。


前にも出しましたが、支社は172.16.0.0/16で、本社は172.17.0.0/16で集約ですね。

Configの設定


OSPFでの経路の集約は以下のコマンドを使います。

area <area-id> range <address mask> [ cost <cost> ]

<area-id>
 経路集約をする対象サブネットが存在するエリアの指定

<address mask>
 集約ルートのネットワークアドレス、サブネットマスクの指定

<cost>
 集約ルートのコスト値の指定(デフォルト値は、集約対象となるルートのなかの最小コスト値)


ルータの設定(Config)


 router ospf 1
  router-id 1.1.1.10
  log-adjacency-changes
① area 1 range 172.16.0.0 255.255.0.0
② area 0 range 172.17.0.0 255.255.0.0
③ network 172.16.0.0 0.0.255.255 area 1
④ network 172.17.0.0 0.0.255.255 area 0
  default-information originate

ABR(エリア境界ルータ)と言っても設定は簡単で、③と④でネットワークとエリア番号を指定するだけです。(本当にわかりやすい。これだからネットワークはやめられない。)

①で、エリア1(172.16.0.0/16)の集約をしています。
②で、エリア2(172.17.0.0/16)の集約をしています。
③と④で、ネットワークインターフェースを指定します。

動作確認


今回もわかりやすく「show ip route」コマンドで実行結果を確認します。
支社の結果は以下です。


①と③でデフォルトゲートウェイがルータの172.16.12.254になってます!
さらに、本社のネットワークが172.17.0.0/16に集約されています!

さいごに


よっしゃ!
今日はここまで!
皆さんのご意見求めます。(最近のブログわかりずらいかな?)

2022年1月23日日曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた④(OSPFのデフォルトルート)

【ネスペ】令和3年度午後Ⅰ-問2-設問2です。

設問1は用語の問題ですので、今回は省略します。
(すでにアップしていますので、下のリンクから参照ください。)
ルーティングをする際に一番最初に考えないといけないのは、デフォルトルートです。
デフォルトゲートウェイとも言います。またスイッチではラストリゾートって書いています。
なんだよリゾートって…


Cisco Packet Tracerの使い方で参考したサイトは以下です↓




過去問を解いてない方はサイトマップを見てください。
あと、今回作るネットワーク構成の説明は、こちら↓を読んでください。

デフォルトルートの設定


企業LANにおいてデフォルトルートのデフォルトルートの宛先は、だいたいインターネットに接続している機器にすることが多いです。
今回の「令和3年度午後Ⅰ-問2」の出口は以下に示すようにFWとなります。


なので「FWをデフォルトルートにしよう」っていう情報をOSPFで配布します。
そのためには「 default-information originate 」コマンドを使用します。

# default-information originate [ always ] [ metric metric ] [ metric-type { 1 | 2 } ]

always:
 自身のルーティングテーブルにデフォルトルートを保持していなくても、常にデフォルトルートを生成
metric:
 デフォルトルートのメトリック値の指定( 指定しない場合のデフォルト値は 1 )
metric-type:
 デフォルトルートのメトリックタイプの指定(指定しない場合のデフォルト値はタイプ 2 )

ルータの Config(かなり抜粋)


上の書き方にならってConfigを作成します。
対象機器はルータとします。
(以下のConfigでは、まだ支社のネットワークを本社につないでいない状態ですので注意です!)

①ip route 0.0.0.0 0.0.0.0 172.17.0.254

 router ospf 1
  router-id 1.1.1.10
  network 172.17.0.0 0.0.255.255 area 0
② default-information originate

①で、スタティックルートとしてデフォルトルートを指定します。
②で、OSPFの配布します。

動作確認/通信試験


各機器で「show ip route」コマンドを打った結果を見てみましょう。
ルータの結果



L3SW4の結果



あら!?
L3SW4のデフォルトルートはFWではないの?
となりますが、今回本社のルータがバックボーンエリアのエリア境界ルータとなるため、全社のOSPFエリアのデフォルトルートを本社のルータにしておけば、インターネットへの接続が可能となります。
(各スイッチにデフォルトルートぐらいはStaticで切ってもよいかと思いましたが。)

少々、もやっとしますが、、
今日はここまで!
次回は、境界ルータについて説明します!!


2022年1月21日金曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた③(OSPFの基本設定)

まずは、OSPF基本設定です。

ネットワークスペシャリストの令和3年度午後Ⅰ-問2で採用されている動的ルーティングのプロトコルOSPFについて、その概念と実際のConfigの設定を基に解説していきます。


Cisco Packet Tracerの使い方で参考したサイトは以下です↓




過去問を解いてない方はサイトマップを見てください。
あと、今回作るネットワーク構成の説明は、こちら↓を読んでください。

OSPFとは

「動的ルーティングを実現するためのリンクステート型のルーティングプロトコル」というのが一般的な説明です。
またまた言葉だけでは難しいです。要は、ルータやL3スイッチなどが、互いに接続(リンク)の状態(ステート)を交換しあい、経路情報を自動的に作るためのプロトコルです。


上の絵では、各ルータが自分が接続しているネットワークの状態をLink情報としてデータベースに保持し、お互いの機器間で交換しあっています。
各機械はそれぞれ、交換しあったLink情報を基に最適なルート(経路)を作っていきます。

Configでの説明(OSPFの基本設定)


理論の詳細はググってみてくださいませ。
実際のConfigで説明しますね。
まずは、前回と同様に本社で動的ルーティングを作ってみます。
本社の構成は以下です。(ルータとFWの設定は、次回以降に説明します。)


L3SW4の設定(かなり抜粋)

L3SW4は、172.17.0.0/25のネットワークと172.17.2.0/23、172.17.4.0/23のネットワークに接続しています。この場合のOSPFは以下のように設定します。

L3SW4#show running-config

① ip routing

② interface Loopback0
   ip address 1.1.1.4 255.255.255.255

③ router ospf 1
④  router-id 1.1.1.4
⑤   network 172.17.2.254 0.0.0.0 area 0
⑥   network 172.17.4.254 0.0.0.0 area 0
⑦   network 172.17.0.252 0.0.0.0 area 0

①で、L3SW4の中でルーティングができるように宣言します。

②で、ループバックアドレスを定義します。「ループバックアドレス」は特殊なIPアドレスでその機器自身のアドレスになります。

③で、OSPFを使うぞ!と宣言します。
特に指定がないなら、
各機器で同じ番号を指定しましょう。

④で、ルータIDというOSPFのグループ内での識別子を設定します。
ルータIDはIPv4のアドレスで設定するのですが、書かなくても自動で自分の機器内のIPアドレスを拾ってつけれらます。
ただし、自動でつけられたルータIDはそのアドレスを持つインターフェースがダウンしたりすると面倒なことになるので、基本的には「ループバックアドレス」をつけてトラブルを防ぎます。

⑤~⑦で、OSPFを使って交換するためのネットワークが接続されているインターフェースを指定します。(ワイルドカードの書き方については、また別の機会に)

L3SW5の設定(かなり抜粋)


L3SW4と同じ考え方になります。そんでもってConfigは以下です。

L3SW5#show running-config

① ip routing

② interface Loopback0
  ip address 1.1.1.5 255.255.255.255

③ router ospf 1
④ router-id 1.1.1.5
⑤ network 172.17.6.254 0.0.0.0 area 0
⑥ network 172.17.8.254 0.0.0.0 area 0
⑦ network 172.17.0.251 0.0.0.0 area 0


動作試験結果


OSPFの確認コマンドはいろいろありますが、ひとまずわかりやすいところで
「show ip route」でルーティングテーブルの情報を見てみましょう。

L3SW4の確認(show ip route)


経路情報をL3SW5と交換しましたね。
ちなみに頭に「O」がついているのが、リンク情報の交換で作ったルーティングです。

L3SW4#show ip route

Gateway of last resort is not set

     1.0.0.0/32 is subnetted, 2 subnets
C       1.1.1.4 is directly connected, Loopback0
O E2    1.1.1.5 [110/20] via 172.17.0.251, 00:31:04, Vlan1700
     172.17.0.0/16 is variably subnetted, 5 subnets, 2 masks
C       172.17.0.128/25 is directly connected, Vlan1700
C       172.17.2.0/23 is directly connected, Vlan1702
C       172.17.4.0/23 is directly connected, Vlan1704
O       172.17.6.0/23 [110/2] via 172.17.0.251, 00:31:04, Vlan1700
O       172.17.8.0/23 [110/2] via 172.17.0.251, 00:31:04, Vlan1700


L3SW5の確認(show ip route)



L3SW4と同じようにリンク情報の交換が無事にできたようです。
良かった良かった。

L3SW5#show ip route

Gateway of last resort is not set

     1.0.0.0/32 is subnetted, 2 subnets
O E2    1.1.1.4 [110/20] via 172.17.0.252, 00:33:58, Vlan1700
C       1.1.1.5 is directly connected, Loopback0
     172.17.0.0/16 is variably subnetted, 5 subnets, 2 masks
C       172.17.0.128/25 is directly connected, Vlan1700
O       172.17.2.0/23 [110/2] via 172.17.0.252, 00:33:58, Vlan1700
O       172.17.4.0/23 [110/2] via 172.17.0.252, 00:33:58, Vlan1700
C       172.17.6.0/23 is directly connected, Vlan1706
C       172.17.8.0/23 is directly connected, Vlan1708


OSPFはまだ語る内容はたくさんありますが、次回以降で。
今回はここまで!ではでは。



2022年1月14日金曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた②(VLANとIPアドレスの設定編)

まずはスイッチとルータの基本設定です。

ネットワークスペシャリストの令和3年度午後Ⅰの問2はOSPF中心の問題ですが、まずはルーティングの設定を作る前に、本社や支社毎の小さいネットワークを作っていきます。
(各機器にVLANとIPアドレスを設定します。)


Cisco Packet Tracerの使い方で参考したサイトは以下です↓




できれば、過去問を解いてみてくださいね。
過去問の解説はこちらからです。
  https://nwspgogomon.blogspot.com/2021/12/blog-post.html

あと、今回作るネットワーク構成の説明は、こちらを読んでください。

VLANとは…


VLANを知っている人は読み飛ばしてください。
VLANはとは、物理的なネットワークの域を超えて仮想的にネットワークを構築する技術です。・・・とよく言いますが、なかなか難しい表現です。
要は、1つのネットワークを複数に分けたり、複数のネットワークをくっつけたりする技術です。代表的なものは以下の2つです。


ポートVLANが1つのネットワーク機器(スイッチなど)を複数のネットワークに分割し、ポートVLANは複数のスイッチのネットワークを結合します。

ちなみにネットワークの世界での「ネットワーク」という言葉はブロードキャスト(パソコン全員にパケットが届く)範囲のことを言います。


SVI(VLANインターフェース)とは…


SVIとは「スイッチの仮想インターフェースの一種で、ルータ部分が各VLANに接続する境界」のことです。(Ciscoの言葉です。)
またまた難しい表現ですね。
VLANの中に小さいルータを入れたイメージで、IPアドレスを設定することができます。
これによってネットワーク(VLAN)同士でデータの受け渡しが可能となるのです。


ちなみにL3スイッチは、SVIをVLANごとに作って複雑なネットワークをシンプルにすることができる機器です。

R3-問2の構成について


上の2つの技術を基にネットワークスペシャリストR3の問2の問題を見てみましょう。


上の絵はD社の本社内のネットワークです。赤色点線部分が各ネットワーク(VLAN)で、L3スイッチにはそれぞれSVIが設定されます。
※今回はルータやFWの設定は省きます。次回以降で説明します。

なお、支社もよく見ると、ほとんど同じ形をしていますね。
なかなか美しい構成だと思います。


こうやって小さいネットワークをたくさんつなぎ合わせて、大きいネットワークを作っていくのが現在の王道中の王道です。

Configの紹介


本社のL3SW4、L2SW8、L2SW9の塊のConfigを紹介します。
※全体像はこちらを参照ください。



絵が下手でごちゃついていますが、主なConfigは以下です。

L3SW4のConfig(かなり抜粋)

L3SW4#show running-config
 :
vlan 1700
!
vlan 1702
!
vlan 1704
!
interface GigabitEthernet1/0/1
 switchport access vlan 1702
 switchport mode access
!
interface GigabitEthernet1/0/2
 switchport access vlan 1704
 switchport mode access
!
 :
interface GigabitEthernet1/0/24
 switchport access vlan 1700
 switchport mode access
!
 :
interface Vlan1700
 ip address 172.17.0.252 255.255.255.128
!
interface Vlan1702
 ip address 172.17.2.254 255.255.254.0
!
interface Vlan1704
 ip address 172.17.4.254 255.255.254.0
!

L2SW8のConfig(かなり抜粋)

L2SW8#show running-config
 :
vlan 1702
 :
interface GigabitEthernet0/2
 switchport access vlan 1702
 switchport mode access
!
 :
interface Vlan1702
 ip address 172.17.2.253 255.255.254.0
 :

L2SW9のConfig(かなり抜粋)


L2SW9#show running-config
 :
interface GigabitEthernet0/2
 switchport access vlan 1704
 switchport mode access
!
 :
interface Vlan1704
 ip address 172.17.4.253 255.255.254.0
 :

「L2スイッチにもVLANインターフェースあるやん!?」という方。素晴らしい。
L2スイッチにも設定できますが、VLAN同士の通信をするのではなく、管理/監視用に利用します。


そんでもって、L2SW8とL2SW9からL3SW4のSVIに対してpingを打ったら成功!



支社も同じように設定してみてください。
最初はめんどくさいですが、楽しくなりますよ。
あと、初めての方は「vtp mode transparent」という呪文を打つとうまくいきますよ。

今日はここまで!



2022年1月10日月曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-作ってみた①(ネットワーク構成編)

今回から特集です。

Cisco Packet Tracerでネットワークスペシャリストの過去問の中から令和3年度午後Ⅰの問2を作ってみることにしました。
「Cisco Packet Tracer」は、スイッチ等のネットワーク機器の設定をパソコン上で仮想的に接続したりして構築するための便利なツールです。
前はGNU3とか使っていましたが、なかなかIOSが入手ができなくて、大変だったので、これにチャレンジしてみました。

参考したサイトは以下です。





令和3年度午後Ⅰの問2の構成


今回は、構成だけ説明しますね。
詳しくは前回までの解説を読んでください。(絶対に一度は解いてくださいね。)

※過去問の解説はこちらからです。
  https://nwspgogomon.blogspot.com/2021/12/blog-post.html


まず物理構成です。
LANは、本社のネットワークと3つの支社が広域イーサ回線で接続されています。
そんで、LAN内はルータやL3SWでOSPFによる動的ルーティングによって、経路が作られています。

次に、WANはインターネット回線越しにG社のクラウドサービスとつながっています。
インターネットの出口はFW。クラウドにはIPSEC VPNで接続されているそうです。

う~ん。こんだけいろいろあったら、コアスイッチ的なものを入れたいところですが、L3SW4とL3SW5がその役割をしているって感じなんでしょう。

今度は論理構成です。
各セグメントのIPアドレス体系が照会されています。
よくやるパターンで適当にVLAN-IDも割り当ててみました。




Cisco Packet Tracerでの構成


絵を作ってみました。


絵が細かすぎて見えづらいですよね?
安心して下さい。今後、いろいろと部分部分をアップで表示しますよ。

Cisco Packet Tracerで回線のアイコンがわからない!
だれか教えてください!
ひとまず広域イーサ回線は、C2960を使いました。
インターネット回線は本当に見つけられなかったので、ひとまずFWとしたASA5506-XとGWとしたルータ(ISR4431)とを直結しました。

各機器はL3SWにC3650、L2SWにC2960が選べたので、統一しました。
なかなか贅沢な構成です。
ただ、C2960Xが欲しかったが、まぁいいでしょう。
FWとして私はFortigateとかしか使ったことがなかったのでASA初めてです。
(楽しみです。皆様ご支援をお願いします!)

さいごに


ネットワーク構成図、やっとできた…
次回から、Configを組んでいきます。
ネットワーク構築経験が欲しいところでしたので、このCisco Packet Tracerは使えそうです。ミスってもだれにも怒られないし、こんな高級品のスイッチを使えるなんて!
たのしー!


2022年1月4日火曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-講評

 今回は、これぞネットワークという感じの問題でした。

が、、講評は厳しいコメントでした。

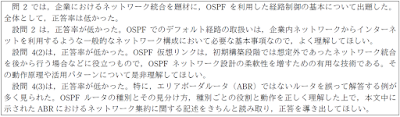

講評

解いていない方は、まず、実際にチャレンジしてみて、それぞれの問題の解説は以下にアップしていますので、読んでみてください。





感想


ここまでOSPFの細かいところまで突っ込んだ内容って、今まで意外となかったかもです。
午前Ⅱ問題ではたまに細かい内容はあったけどね。
実際にネットワークの仕事をしている人だったら、ある程度の経験がたまってきたら必ずOSPFは登場するので、そんな人には有利なもんだったかもしれませんね。
(学生さんには難しかったかもしれませんね。)

OSPFはネットワークスペシャリストだけでなく、CCNAの取得を目指している人にも必須なので、これを機会に理解を深めるとよいかと思います。

次回は、このネットワークをCisco Packet Tracerで作ってみようと思います。
では~

※他の過去問の解説はこちらから
  https://nwspgogomon.blogspot.com/2021/12/blog-post.html

2022年1月3日月曜日

【ネスペ過去問解説】令和3年度 午後Ⅰ 問2-設問4

いよいよネットワークの統合の大詰めです。

 どうも。少し時間が空いてしまいました。D社のネットワーク統合も大詰めになってきました。E社のネットワークをくっつけて、ちゃんと通信ができるようにOSPFを流さないといけません。では、始めます!

※他の過去問の解説はこちらから
https://nwspgogomon.blogspot.com/2021/12/blog-post.html

設問4.[D社とE社のネットワークの統合の検討]について、(1)~(3)に答えよ。


(1)本文中の下線⑤について、到達できないD社内ネットワーク部分を、図2中のa~lの記号で全て答えよ。

まず、図2は以下です。

続いて、下線⑤は以下になります。


E社は、図2で緑の枠で囲った部分です。今ここがOSPFのエリア0で、支社がエリア1、
そこに本社のエリア0が数珠上につながっている状態ですね。
E社からすると本社が同じOSPFエリア0でかつ、支社のエリア1が邪魔をしてつながることができません。これは簡単。本社のネットワークのエリアを全部選べばよいですね。

 答え.h、i、j、k、l

(2)本文中の下線⑥について、フロア間OSPF追加設定を行う必要がある二つの機器を答えよ。また、その設定内容を25時以内で述べよ。


まず下線⑥とその前後は以下です。

下線⑤、つまり本社とE社のOSPFエリア0が支店のエリア1によって分離されている状態をどうにかする必要があるのですね。
この場合には、OSPFエリア0同士を仮想リンクという技術でつながないといけません。
私は、仕事でもこの設定をしたことがなく、説明に自信がなかったのでググってみました。(一応前に勉強したので正解はできましたよ!)。


説明を引用しますと、「OSPFでは、全てのエリアが必ずバックボーンエリア( エリア 0 )に直接接続している必要があります。しかし、設計の段階で想定し得なかったエリアの拡大などで、エリア 0に直接接続できないエリアが発生する場合もあります。そのような場合に仮想リンクの技術を導入することで2台のABR間に論理リンクを確立させてエリア0への到達性を実現できます。なお、仮想リンクを確立する上で、リンクの両端の2台のABRはOSPFネイバー同士が直接接続している必要はありません。」とのこと。

ふむふむ。
なるほど。
いや~。上のサイトは仕事でもよく見ることが多いのですが、さすがわかりやすいです。
まず二つの機器ですが、図2を見ると、今回ケースの場合は、エリア境界ルータとなる支社1のL3SWと本社のルータですね。その2台の機器同士がエリア0の情報を共有しあうことになります。(面白い。今度機会があったら仕事でも使ってみます。)


 答え.ルータ、L3SW1、OSPF仮想リンクの接続設定を行う

(3)本文中の下線⑦について、設定が必要なネットワーク機器を答えよ。また、その設定内容を40字以内で述べよ。


下線⑦とその前後は以下です。


これは設問4の(2)までが解け人なら簡単かも。なぜなら、設問1~3の中で経路集約について解いてきたからです。
本社のルータでは、172.16.0.0/16に集約したルーティング情報を設定しましたが、L3SW1では、これまでは支社の個別設定だけが登録されていました。
E社とのつなぎであるL3SW1がエリア1のエリア境界ルータになってしまうので、172.16.0.0/16の管理が必要となるのですね。

 答え.L3SW1,OSPFエリア1の支社個別経路を172.16.0.0/16に集約する。

さいごに

今年も定期的にアップしますので、参考にしていただければと思います。
皆様が合格して、良い年になることを祈っております!
